Как подобрать подходящую материнскую плату и на что обращать внимание при покупке.

Материнская плата (МП) – самая большая и главная деталь в компьютере. От ее подбора многое зависит. При замене МП необходимо учитывать ее размеры.

Иногда нужно подбирать видеокарту к МП и процессору. Это требует определенных знаний.  Подробнее ознакомиться со способами подбора материнской платы поможет данная статья.

Содержание:


[contents h2]
[contents h2]

Элементы материнской платы

МП состоит из: чипсет, сокет, слоты и др. В зависимости от назначения МП, используют разные комплектующие.

Для разных целей используют отличные модели материнки (например, МП для игр должны быть намного мощнее, и иметь хорошие сетевую карту и звук.

Для несложной работы такой уровень не требуется. Это различие определяет стоимость материнской платы).

вернуться к меню ↑ вернуться к меню ↑

Чтобы правильно выбрать материнскую плату

Не рекомендуется ставить мощный процессор на дешевую МП (материнка просто не выдержит такой нагрузки долго и ее придется менять). Это работает и наоборот — слабому процессору не нужна мощная МП — это зря потраченные деньги.

МП стоит выбирать только после того как вы выбрали все комплектующие для своего ПК (именно от комплектующих зависит класс материнки и виды разъемов для подключения).

Рассмотрим подробнее элементы МП.

вернуться к меню ↑ вернуться к меню ↑

Сокет

Это разъем в материнской плате для подсоединения к процессору. Он бывает двух видов: гнездовой или щелевой.

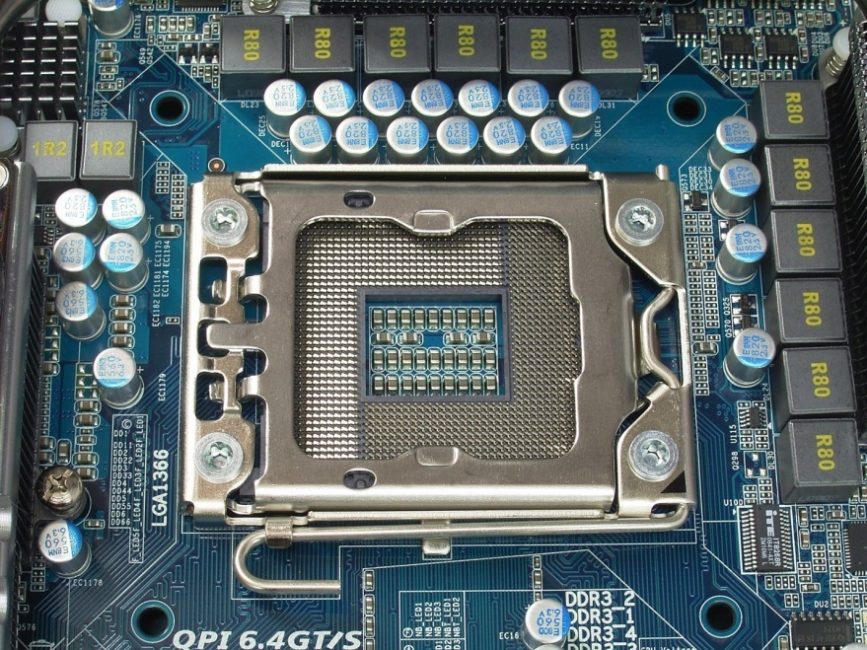

Изображение сокета на материнской плате

Изображение сокета на материнской плате

Форма сокета зависит от типа процессора. На сегодняшний момент процессоры производят  две компании: AMD и Intel.  Актуальные сокеты AMD: FM2, FM2+, AM3, AM3+. Intel обозначает сокеты числовыми значениями — 1150, 1155, 2011.

Различия между процессорами AMD и Intel:

  • Различное число и вид контактов;
  • Разное расстояние для крепежа кулеров;
  • Разные размеры разъемов сокетов;
  • наличие контроллеров;
  • Наличие интегрированной поддержки в процессоре графики;
  • Различные разъемы для системных шин (системная шина – это общее количество линий передачи всех типов сигналов — адресов и данных управления — между процессором  другими устройствами вашей машины)
  • Разные виды процессоров
  • Разное число портов USB и их виды. Например, количество портов USB0 и USB 3.0 (Они различаются скоростью передачи данных. USB 3.0 гораздо быстрее передает информацию)
  • Отличаются объемами кэш памяти.
  • Процессоры разных производителей отличаются размерами.
  • МП разных производителей поддерживают разные технологии и отличаются по параметрам производительности.

Надёжность AMD и Intel приблизительно одинакова. Продукция обеих компаний соответствует требованиям министерством обороны США: 10 лет эксплуатации в штатном режиме.

Процент брака есть всегда, но гарантия при покупке сглаживает и его.

Важно!

Процессоры разных фирм с одинаковыми характеристиками нельзя поставить на одну материнскую плату.

вернуться к меню ↑

Как определить тип сокета

Важно знать фирму производителя. Эти данные можно узнать:

1По документам. При покупке МП в документах указана информация о производителе, характеристиках, безопасности, эксплуатации и т.д. Обычно сокет обозначается буквой «S», или же словом «Socket» с информацией о нем.
2По номеру. Можно найти название и номер сокета возле разъема для процессора на МП. Нужно снять боковую панель компьютера и кулер. Можно найти номер сокета и в сети Интернет на официальном сайте, в каталоге.
3Сравнить. Если нет данных по сокету, можно сравнить разъем процессора и номер сокета.
4С помощью программы Everest. Программа сканирует и выводит данные компьютерной системы на экран. Ее интерфейс похож на проводник (он подобно проводнику оформляет информацию)

Чтобы узнать результаты сканирования, надо открыть программу и искать через компьютер и DMI. Найти папку с процессорами и выбрать интересующий. В последней папке найти «тип разъема», там и будет информация о сокете.

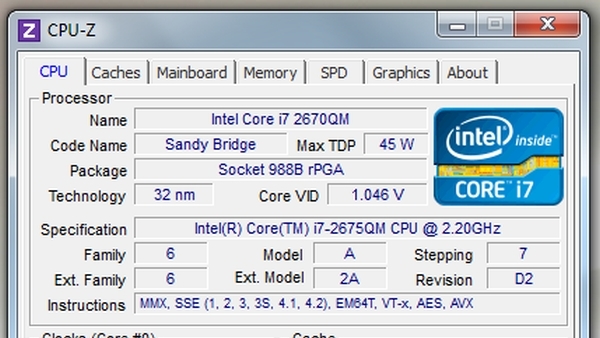

Программа CPU-Z  на титульной странице распознает данные сразу. Плюс  этой программы — простота использования и скорость, номер сокета, и разъем процессора.

Интерфейс программы

Интерфейс программы

Тип сокета не сложно определить.

вернуться к меню ↑ вернуться к меню ↑

Чипсет

Чипсет – это блок микросхем (с англ. Chip set – набор чипов). Каждая МП имеет встроенный процессор, который отвечает за управление всеми подключенными к МП комплектующими и их слаженную работу. Этот процессор называется чипсет.

В старых моделях МП микросхемы чипсета делятся на два блока —  северный и южный мост. Северный мост обеспечивает работу процессора с оперативной памятью (контроллер RAM) и видеокартой (контроллер PCI-E x16).

Южный — отвечает за связь процессора с: жесткими дисками, оптическими приводами, картами расширения и т.д. через контроллеры SATA, IDE, PCI-E x1, PCI, USB, звук.

В современных  моделях северный мост находится под процессором, а южный остается на открытой поверхности. Это повышает производительность.

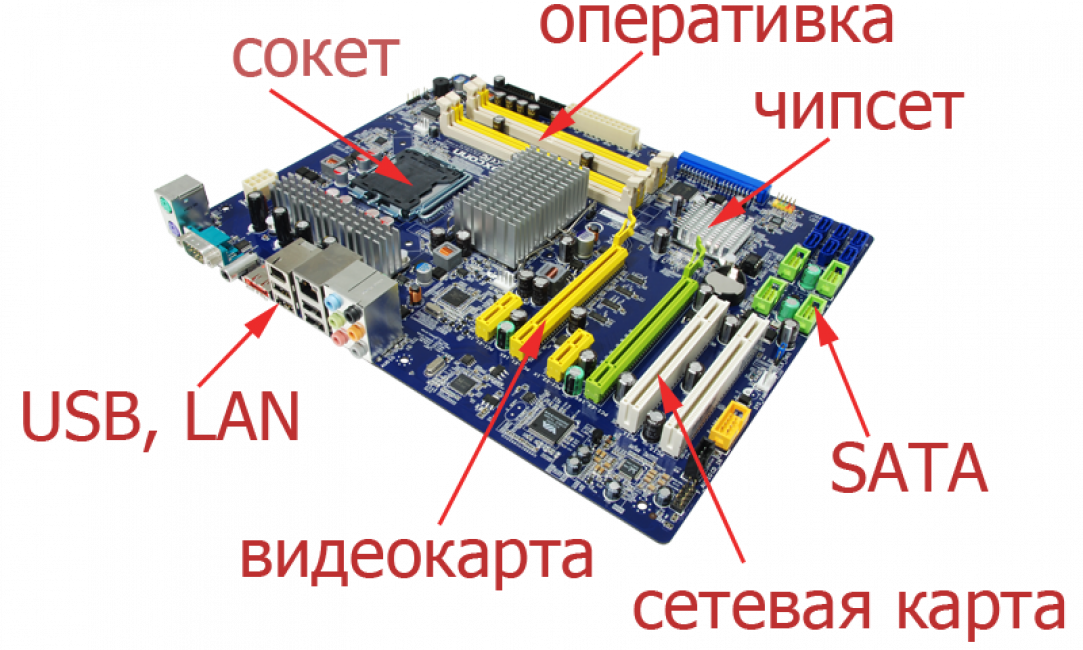

Расположение чипсета на материнке, а также других элементов

Расположение чипсета на материнке, а также других элементов

Есть разница в производительностях процессора и чипсета. Система будет работать по минимальным показателям одного из устройств.

Например, если процессор слабый, то его показатели и определят параметры работы системы и наоборот.

Основные производители процессоров те же две компании: AMD и Intel.

Чтобы выбрать чипсет, нужно определиться с его назначением. Для домашнего/офисного использования  подойдет чипсет Интел (со встроенной видеокартой) или AMD (со встроенным ядром).

При работе в графических редакторах или для геймеров выберите устройства с дискретной картой.

Чипсеты Intel маркируются цифрой после буквы, это показатель производительности. Существуют 3 вида по этому параметру: X (максимальная), P (для желающих апгрейдить свой компьютер в дальнейшем), G (домашний / офисный вариант).

Новый сокет 1155 внес изменения в маркировку: Н (для обычных пользователей) и Z(по характеристикам это Р + Н).

Чипсеты AMD имеют другие системы обозначений. Если указаны только цифры – это бюджетный продукт. G или V говорят о встроенном видеоядре.

Указание Х или GX означает неполную поддержку нескольких видеокарт. FX могут поддерживать несколько видеокарт.

вернуться к меню ↑ вернуться к меню ↑

Чипсеты Intel

Актуальные  представители чипсет Intel:

  • H270/B250 – подойдет для простых задач, многофункциональных и игровых компьютеров
  • Q270 – подойдет для сетевых компаний
  • Z270 – подойдет для работы на мощных графических редакторах и для геймеров
  • X299/X99 – подойдет для работы в очень мощных графических редакторах

Большинству компьютеров можно поставить материнские платы на чипсетах H270 и B250. Функционал Q270 отличный, с возможностью поддержки специальных опций безопасности и удаленного управления (обычным пользователям это не потребуется).

Возможности Z270 позволят изменять множитель процессора (с индексом «K»). Этот чипсет поддерживает память частотой выше 2400 МГц (недоступно другим чипсетам).

Кроме этого, чипсет Z270 востребован в мощных игровых ПК с поддержкой нескольких видеокарт за счет наличия большего числа линий PCI-E.

Материнские платы на чипсетах X99/X299 потребуются лишь сверхмощным и дорогим профессиональным компьютерам с процессорами на сокетах 2011-3/2066.

вернуться к меню ↑ вернуться к меню ↑

Чипсеты AMD

К актуальным  чипсетам AMD относятся:

  • A320 – подойдет для простых задач, многофункциональных и игровых компьютеров
  • B350 – подойдет для работы в графических редакторах и для геймеров
  • X370 – подойдет для энтузиастов.

На чипсете A320 разгон процессора не произвести, зато возможности B350 это позволяют. X370 кроме базового функционала имеет большее число линий PCI-E (для монтирования нескольких видеокарт)

вернуться к меню ↑ вернуться к меню ↑

Слоты

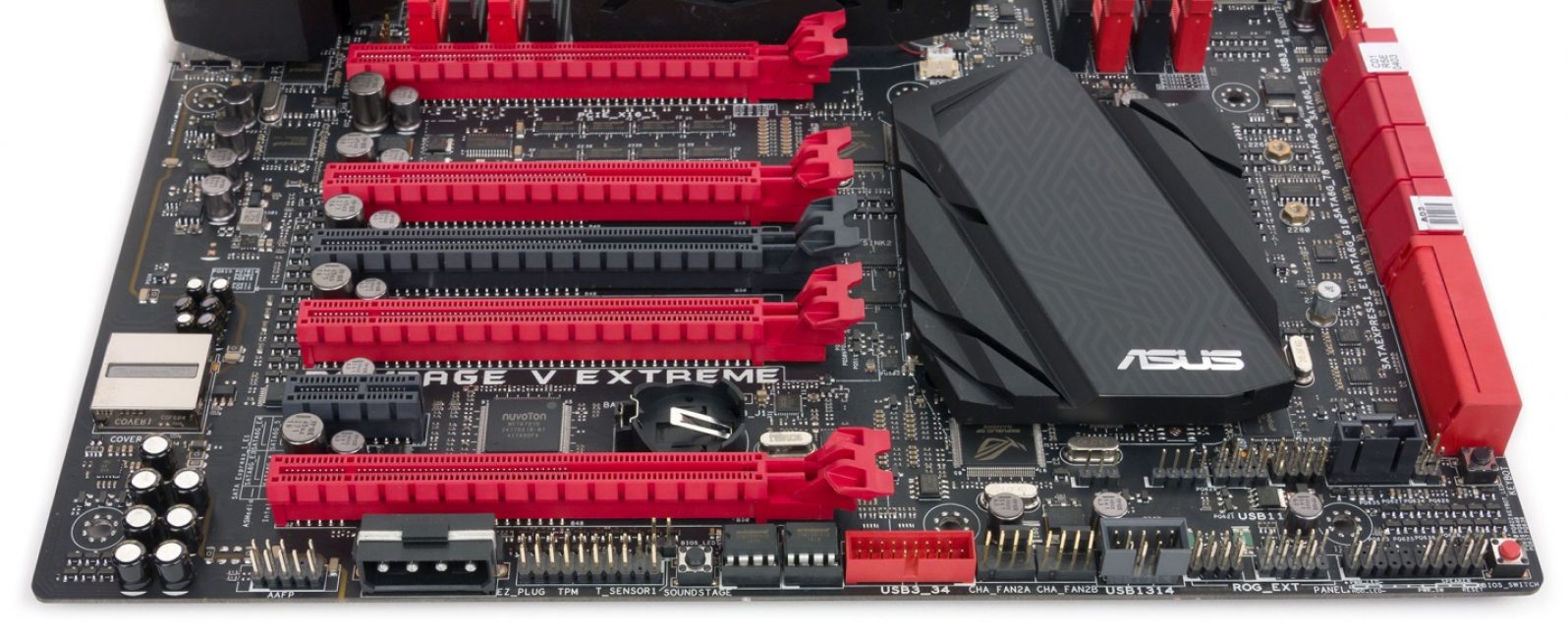

Изображение материнской платы с целью визуализации слотов памяти

Изображение материнской платы с целью визуализации слотов памяти

Слоты  — это разъемы на МП. Позволяют подключать к ним дополнительные платы (карты расширения). DDR5 — самый актуальный слот (числа в конце означают период производства).

Бывают от двух слотов оперативной памяти на материнскую плату и больше (но редко более четырех). Для увеличения оперативной памяти один слот заменяется на другой, с более высокой ОЗУ.

Слоты для видеокарт имеют два вида (разные по пропускной способности): AGPи PCI Express. Чаще используется слот PCIe x16.

Большая пропускная способность слота  обеспечивает лучшую производительность. Стоит знать, что разницы в бытовом использовании не чувствуется.

Материнки специального назначения могут не иметь слотов под видео. Их возможности ограничены и не подойдут для домашних ПК.

На плате есть разъемы для памяти (которая не является оперативной). Чаще всего они похожи на карты памяти. Например, карта памяти CompactFlash может работать в ПК, ноутбуке и фотоаппарате. Стоит недорого.

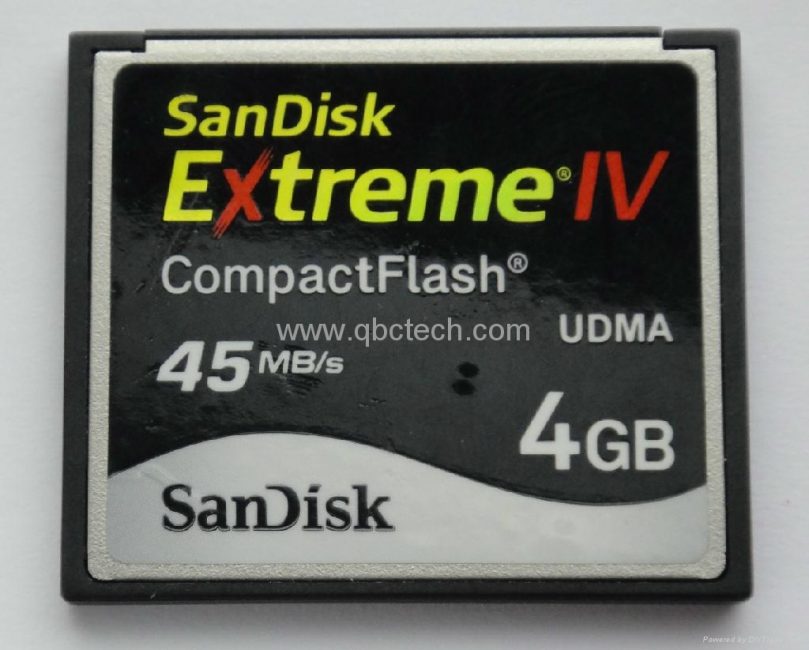

Компакт флэш пример

Компакт флэш пример

Для различных слотов для процессоров есть разные  разъемы. Существуют слоты для  креплений и прочих функций (например, слот для материнок расширения). Могут быть четыре  слота для жестких дисков SATA3.

вернуться к меню ↑ вернуться к меню ↑

Видеоразъемы

Видеоразъем — важный элемент в материнской плате. От него зависит возможность и удобство подключения.

Для подключения мониторов на видеокартах устанавливаются разъемы VGA и DVI.  От вида разъема зависит качество видеосигнала и цена видеокарты.

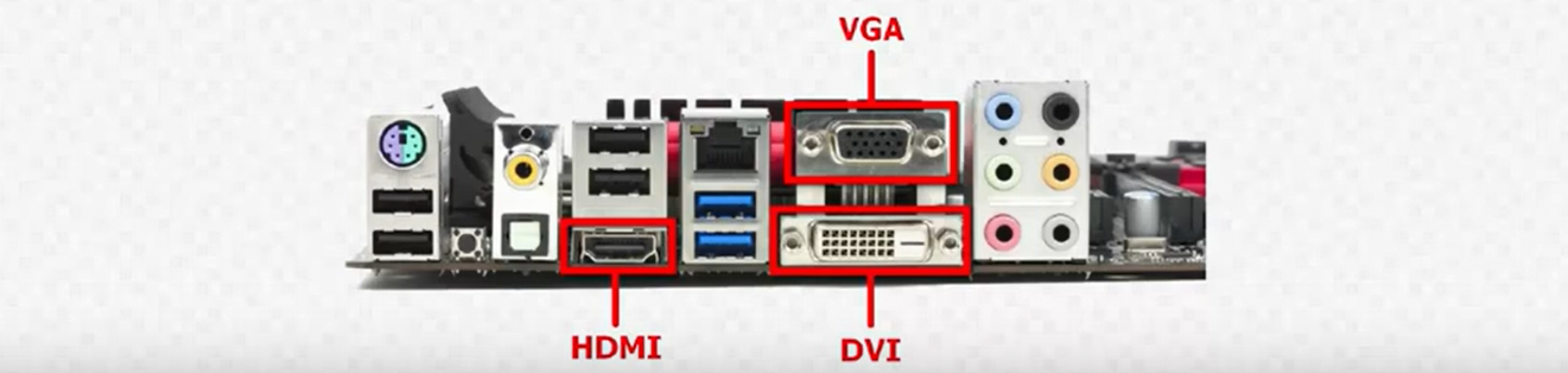

Скриншот расположения видеоразъемов

Скриншот расположения видеоразъемов

вернуться к меню ↑ вернуться к меню ↑

Аудиосистемные разъемы

В МП встроены разъемы для аудиосистемы. Для обычных колонок, без нагрузки, подойдет бюджетный вариант кодеков ALC8xx. Разъем ALC1150 для более качественного кодека.

На дорогие материнки для игр ставят кодеки с высоким качеством звука. Для подключения колонок с аудиосистемой 2.0 и 2.1 достаточно трех кодеков.

Для  многоканальной акустики подойдут от пяти до шести аудиоразъемов с системой 5.1 и 7.1.

Для подключения высококачественной аудиосистемы нужен оптический выход с цифровой системой Hi-Fi.

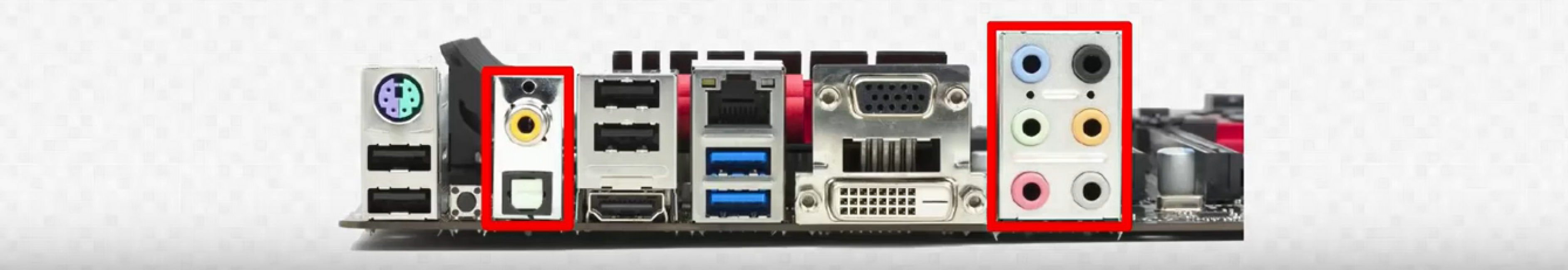

Скриншот расположения разъемов для аудиосистемы

Скриншот расположения разъемов для аудиосистемы

вернуться к меню ↑ вернуться к меню ↑

Встроенная карта сети

Современные материнские платы выпускаются со встроенной сетевой картой. Также нужно иметь роутер, который, при сбое, способен защитить связь. Изображение разъема Rj-45 на рисунке ниже.

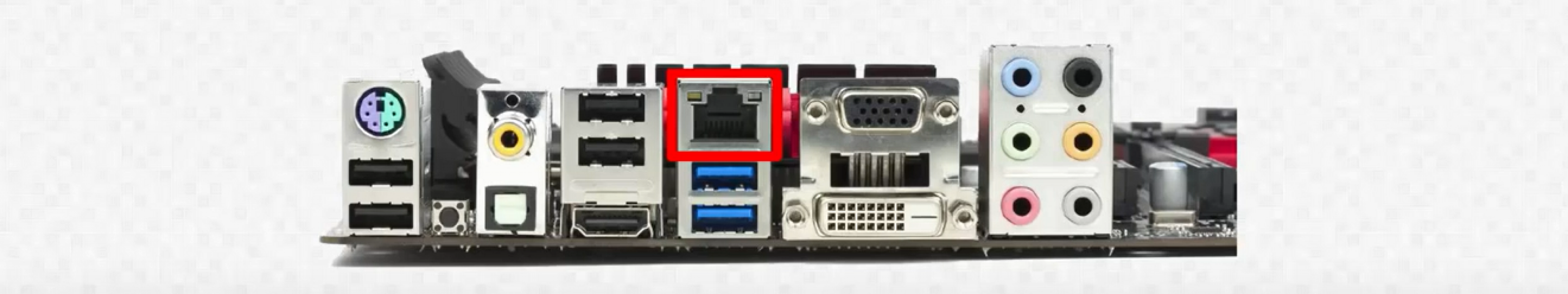

Изображение сетевой карты

Изображение сетевой карты

Дешевые варианты сетевой карты обозначаются названием производителя Realtek. Для профессиональных направлений потребуются Killer или Intel.

Хорошая сетевая карта не гарантирует отсутствие сбоев сети. Часто неполадки случаются из-за некачественного сигнала.

вернуться к меню ↑ вернуться к меню ↑

Встроенный вай фай и блютуз

Некоторые ПК, комплектуются разъемами для блютуз и вай-фая (бюджетные варианты без таких деталей). Учитывайте это при выборе. Но их возможно установить дополнительно.

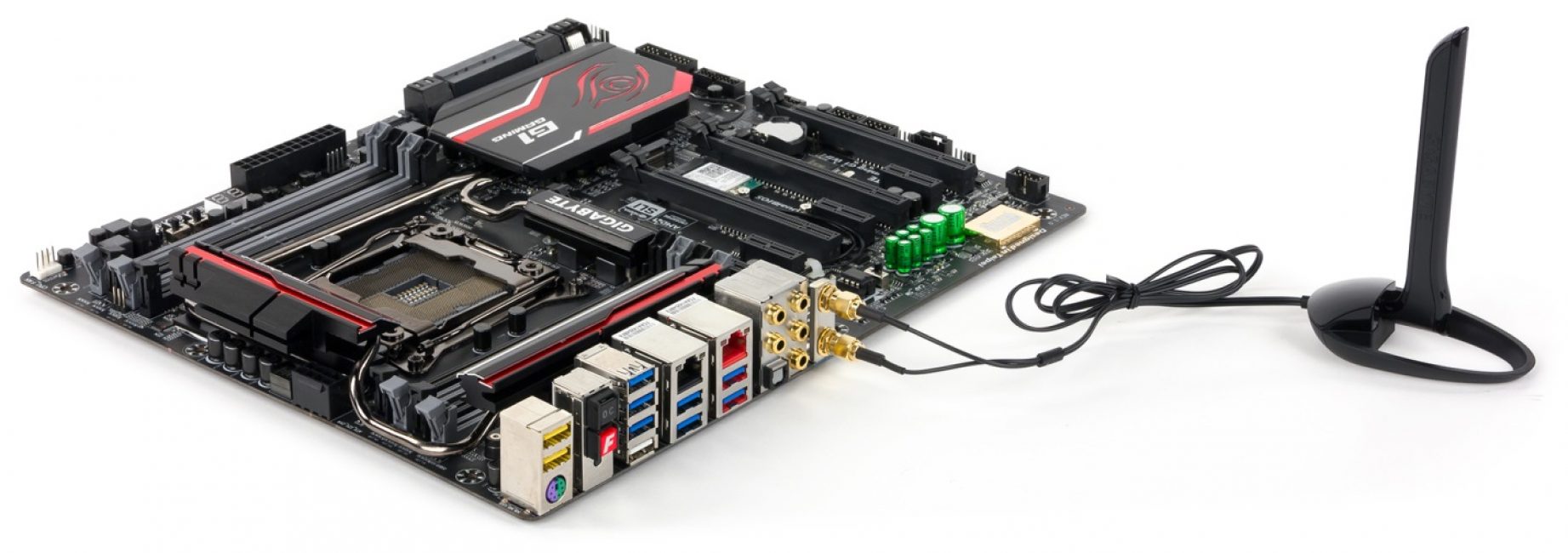

Встроенный в материнку вай-фай

Встроенный в материнку вай-фай

вернуться к меню ↑ вернуться к меню ↑

Охлаждение системы

Чтобы не перегреть МП, на плату ставятся  вентиляторы (кулеры). На дешевых вариантах плат нет или стоит мало кулеров. При сильных нагрузках в работе системы МП обеспечиваются дополнительными кулерами.

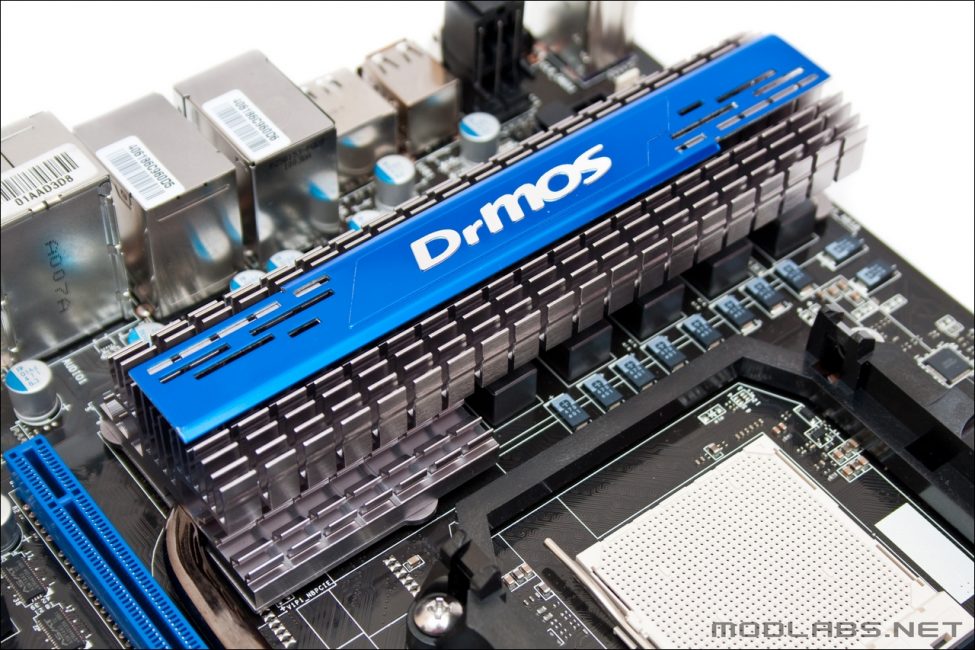

Современная система охлаждения «матери»

Современная система охлаждения «матери»

Дорогая материнка не гарантирует высокую производительность.

вернуться к меню ↑ вернуться к меню ↑

Процессор и USB-порт

Нужно правильно подобрать процессор к материнской плате или плату к нему. Для этого нужно знать вид гнезда процессора на материнке. Его называют сокетом.

Разъемы сокета и процессора должны совпадать. Нужно обратить внимание на характеристики.

Существуют две фирмы-производителя процессоров. Их разъемы могут не совпадать. Это может стать проблемой при подборе  материнки к процессору. Есть два варианта: найти подходящую плату или подобрать новый процессор.

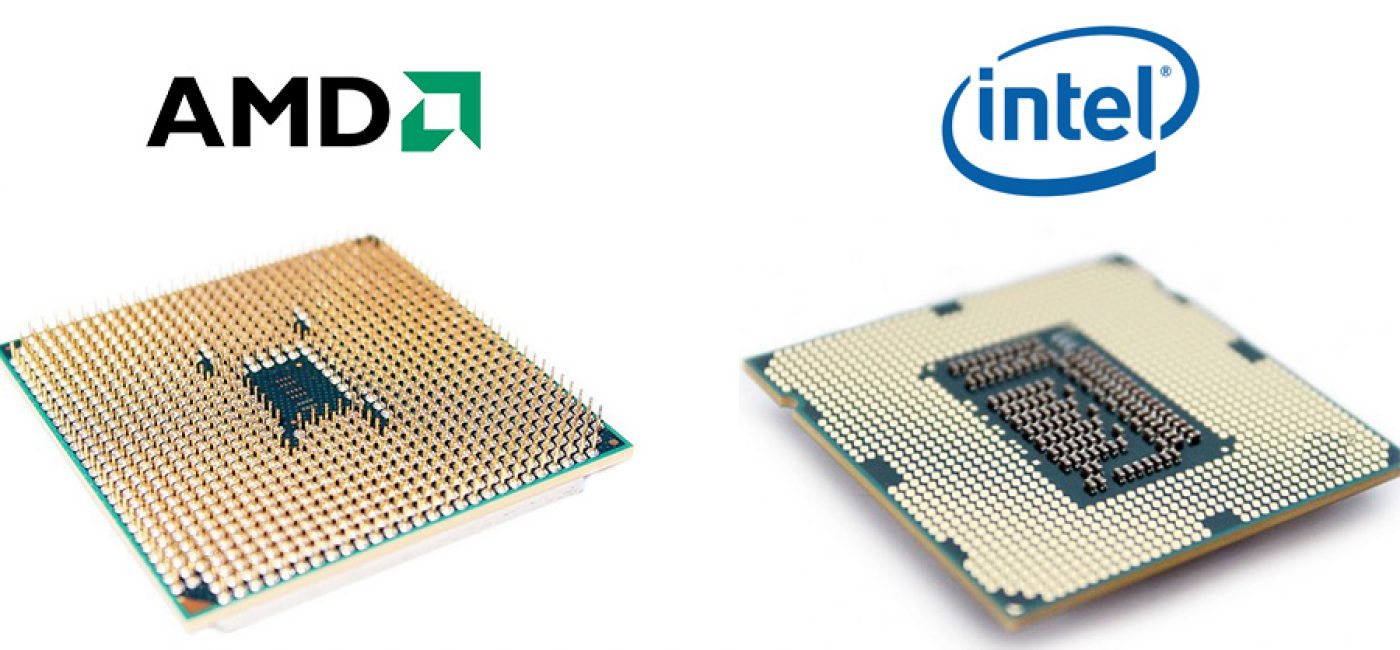

Процессоры

Процессоры

Количества USB-портов, на задней части материнки, должно хватать для пользования (4-6 шт. обычно). Сейчас актуальны разъемы 3.0 или 2.0 (высокоскоростные).

вернуться к меню ↑ вернуться к меню ↑

Форма материнской платы

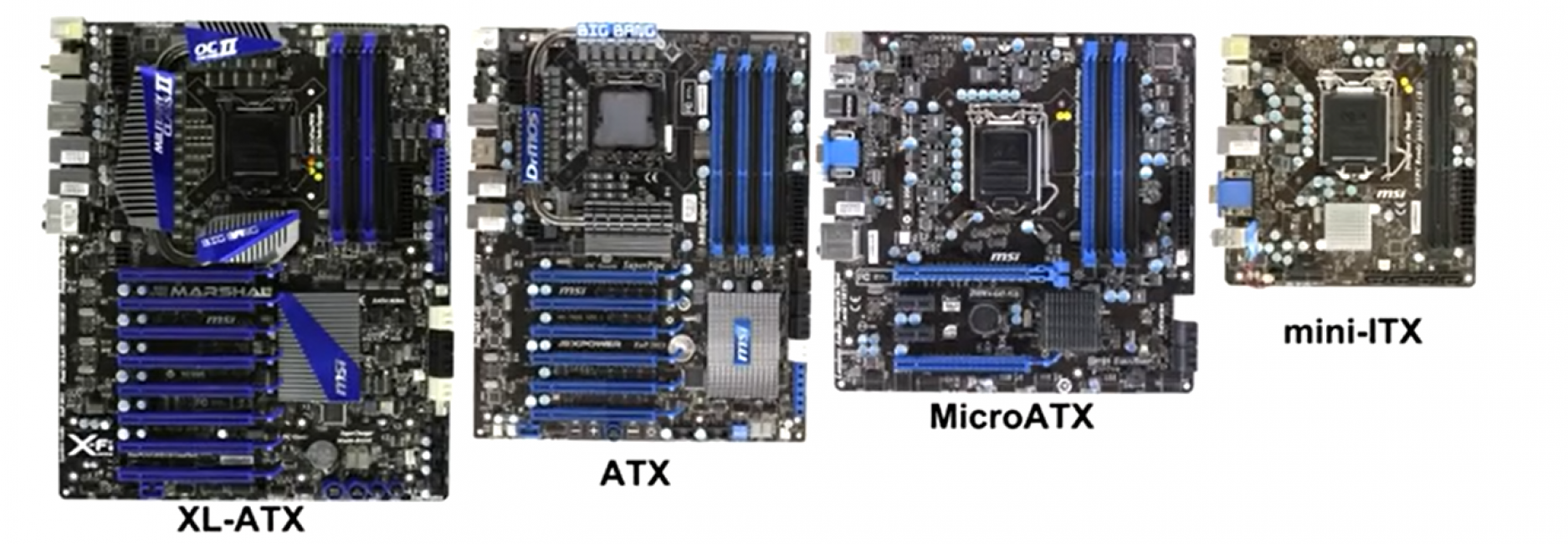

Размеры материнской платы

Размеры материнской платы

Материнки отличаются по габаритам (так называемый форм-фактор). Форм-фактор материнской платы определяет число слотов расширения и распаянных портов.

Основной параметр — совместимость с корпусом системного блока. Большинство моделей представлено в размерах ATX и mATX.

ATX обьемный, размеры 30.5 x 24.4 см

mATX достаточно небольшой,  размеры 24.4 x 24.4 см.

Платы mITX выпускаются для настольных системных блоков (17 х 17 см), и совместимы с полноразмерными корпусами, но функционал здесь урезан за счет экономии электричества и затрат на охлаждение.

Обычно стандартные размеры ATX, увеличенный XL-ATX, и платы для компактных устройств (MicroATX, mini-ITX). Можно останавливать выбор и на последних двух вариантах, если пользователя интересуют конкретно такие модели устройств.

ATX предназначены для FullTower и MidiTower, mATX — для MidiTower и MiniTower.

Крепления на платах универсальны. Например, маленькую mATX можно легко поставить в большой корпус, а объемную ATX без ущерба установить не получится

Обязательно  проверяйте  соответствие размеров материнки с корпусом компьютера, потому что при несовместимости ее придется менять (конечно, если такая возможность предоставлена магазином).

вернуться к меню ↑ вернуться к меню ↑

Частота оперативки

Неопытному пользователю надо знать, что при подборе оперативной памяти большего уровня частотности ничего плохого не произойдет. Все упирается только в цену.

Например, на материнской плате с частотой 2133 Гц будет работать оперативка с большей частотой (но только на частоте самой платы, не выше).

При выборе обратите внимание, чтобы частота ОЗУ не была ниже частоты материнской платы.

вернуться к меню ↑ вернуться к меню ↑

Подбор видеокарты

Как подобрать видеокарту к материнской плате?

Видеокарты различают по годам выпуска (обозначаются цифрой) и по пропускной способности (Гбит/с).

Пропускная способность PCIExpress, Гбит/с
Х1 Х2 Х4 Х8 Х16
PCI Express 1.0 4 8 16 32 64
PCI Express 2.0 8 16 32 64 128
PCI Express 3.0 16 32 64 128 256
PCI Express 4.0 32 64 128 256 512

Первый номер выпущен в 2002 году, второй – 2007, третий – 2010 году, четвертый – 2017. Пятый PCI выйдет в 2019 году.

Согласно таблице, скорость PCIExpress 1.0 х8 (32 Гбит/с) будет практически такой же, как PCIExpress 2.0х4, очень близкой к PCIExpress 3.0х2, с минимальными отличиями будет и вариант PCIExpress 4.0х2.

Сейчас особого значения номер видеокарты не имеет, если процессор при этом стоит AMD.

Но эта технология устаревает и скоро разъем от PCIExpress 2.0 перестанет подходить, из-за чего придется обновлять ПК.

вернуться к меню ↑ вернуться к меню ↑

Прошивка материнской платы

Что такое БИОС или UEFI, как выбрать прошивку? Прошивка материнской платы зависит от года выпуска. Например, плата производства последних 2-3 лет будет оснащена БИОСом (о более ранних моделях придется искать информацию).

Даже если вы купили UEFI вместо БИОС, материнскую плату можно перепрошить. Помните о необходимости обновления прошивки. Обо этом пойдет речь ниже.

вернуться к меню ↑ вернуться к меню ↑

BIOS

Иногда материнская плата устанавливается на компьютер не новая, так называемая б/у. Тогда надо обратить внимание на работу системы — если она работает хорошо, то делать обновления не стоит.

БИОС обновляется, когда новое устройство подключается к старому. Назначение этого обновления — в помощи подключения между этими устройствами.

Например, сейчас появляются все новые устройства, а материнки выпущенные раньше устаревают. Для этого монтируют специальную микропрограмму (которая «читает» обновленные приспособления).

Если на старое «железо» поставить новую операционную систему, для корректной работы драйверов (сетевых, звука) нужно запустить обновление. Это видно в случаях с драйверами на двойную сеть.

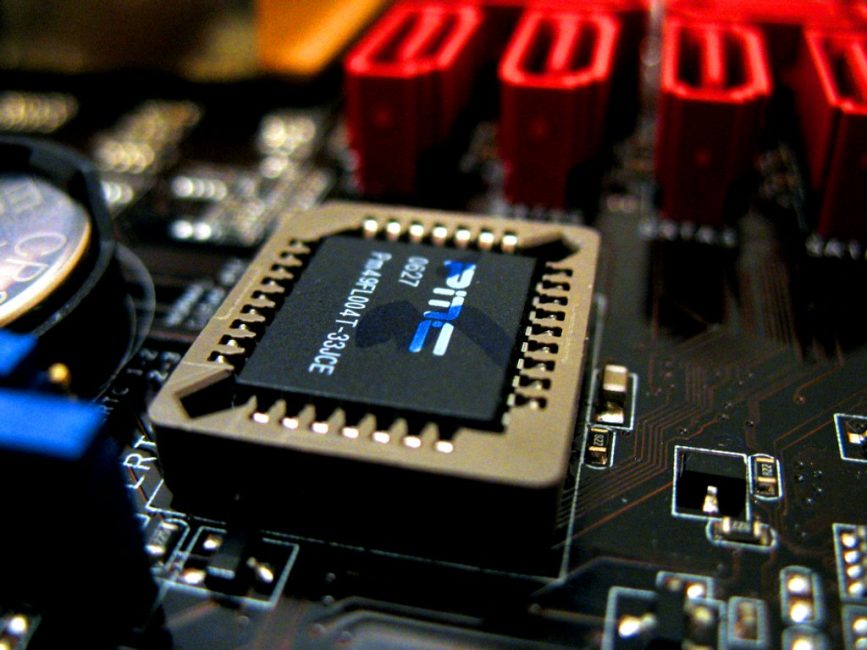

БИОС на материнкой плате

БИОС на материнкой плате

Как часто обновлять БИОС?

Если проблем в работе системы нет, то обновление не требуется. Появление неполадок или несовместимости с «обновками» означает, что БИОС пора обновить.

БИОС повышает производительность системы только когда требуется наладить совместимость с «обновкой» (точнее, производительность поднимает не БИОС, а новое оборудование).

Надо ли обновлять в БИОС видеокарты? Если на видеокарте изначально стоял устаревший БИОС, у нее может быть заблокирована возможность разгона.

Тогда пользователь может попробовать обновить  БИОС. Это стоит делать опытному пользователю.

вернуться к меню ↑ вернуться к меню ↑

Отличия БИОСа и UEFI

БИОС — это система ввода/вывода, это часть программного кода. Он находится на маленьком чипе на материнской плате.

Его называют прошивкой материнки (потому что он связывает между собой программное обеспечение и само железо). БИОС отвечает за критически важные задачи и помогает функционировать системе полноценно.

БИОС первым вступает в дело при включении компьютера, он «будит» остальные компоненты системы. Будто «стартер» помогает завести машину.

И проверяет настройки, находящиеся в чипе (чтобы понять, каким именно способом пользователь хочет загрузить систему). Их можно увидеть, если много раз подряд нажимать кнопку «Delete» или «F2» при загрузке системы.

Затем БИОС поочередно включает: центральный процессор, ОЗУ, графическую карту, иные устройства. После этого запускает POST (самотестирование после включения) чтобы убедиться в целостности всех компонентов системы.

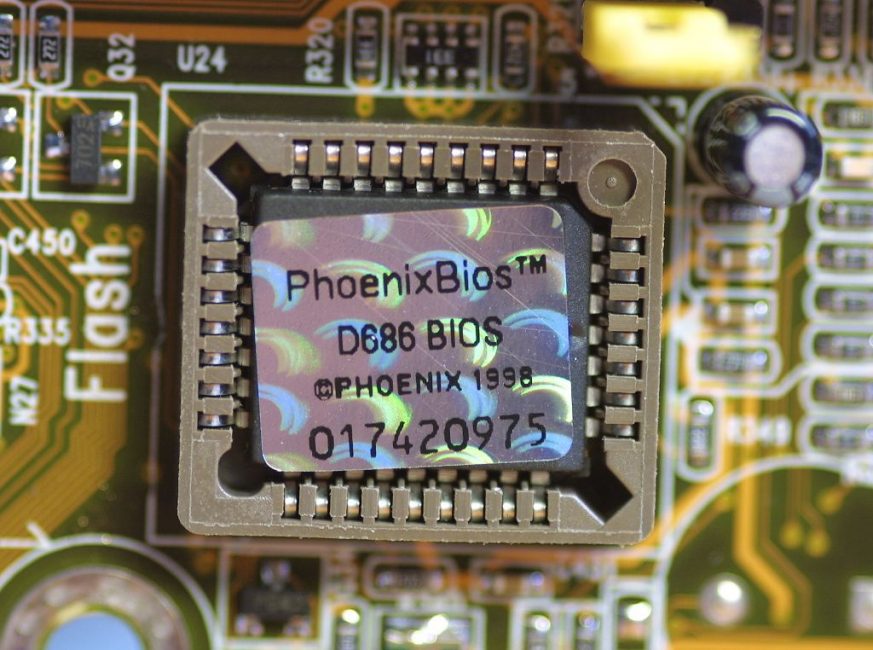

БИОС на материнке

БИОС на материнке

Если подключить PС-speaker (небольшой динамик который идет в комплекте с платой), то при включении будет слышен короткий звук. А появление «азбуки Морзе» говорит о неполадках с каким-то комплектующим.

Когда POST пройден, БИОС ищет устройство с загрузочной записью. На приспособление загрузится операционная система и контроль передастся ей.

Раньше операционные системы использовали БИОС для связи с мышью и клавиатурой. Современные операционки работают с этими устройствами напрямую.

Поэтому после загрузки рабочего стола, БИОС «засыпает». Он включается снова только при следующем запуске компьютера.

Система начала нести некоторые проблемы. Это касается ограничений на работу с жесткими дисками. БИОС предназначен для работы с главной загрузочной записью MBR, которая работает только с жесткими дисками до 2 Тб.

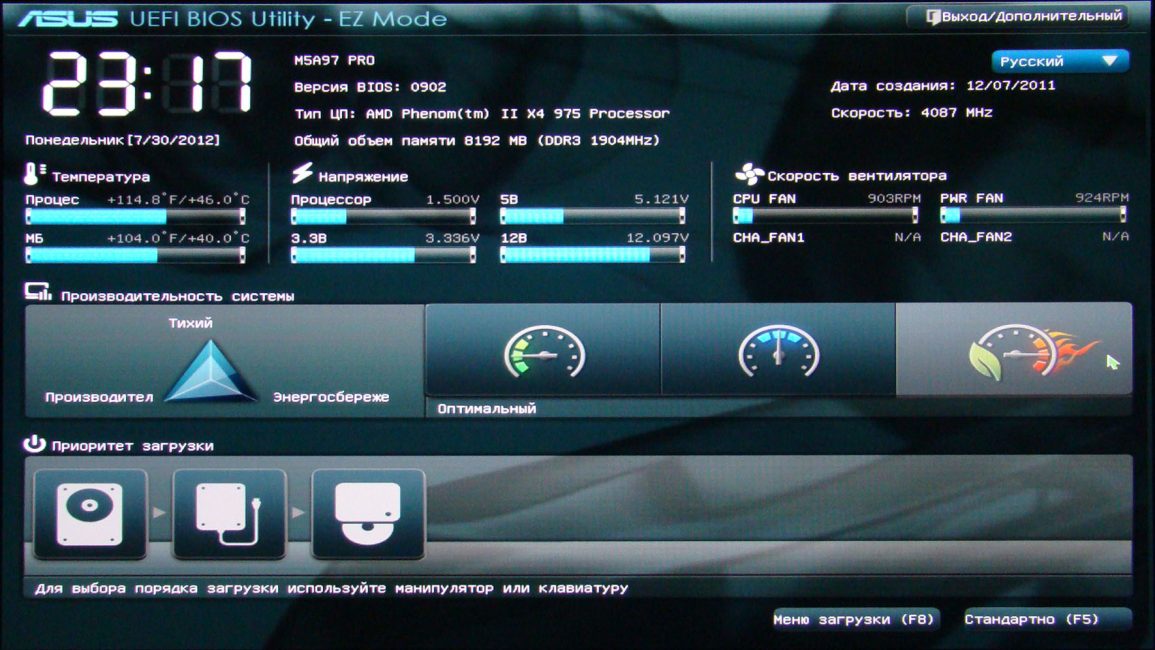

UEFI

UEFI

Со временем жесткие диски стали больше 2 Тб и пришлось искать новое решение. Так на замену БИОСу пришел расширяемый интерфейс прошивки UEFI (Unified Extensible Firmware Interface).

Он позволяет работать с жесткими дисками в миллионы терабайт и загружается гораздо быстрее БИОСа. Еще UEFI поддерживает полноценный графический интерфейс с анимацией и поддержкой мыши.

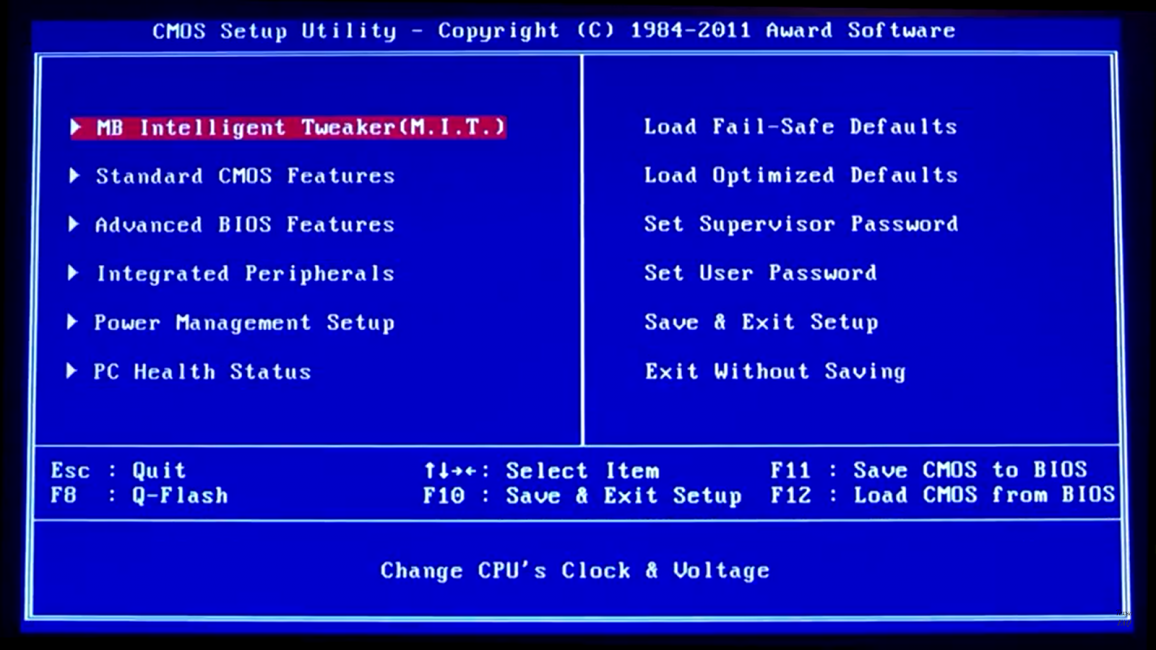

Окно с текстом на синем фон - БИОС

Окно с текстом на синем фон — БИОС

БИОС отображал синий экран с текстом (что выглядело непривлекательно, но было удобнее ранних вариантов). Раньше для изменения настроек приходилось вручную перемещать перемычки на материнской плате.

вернуться к меню ↑ вернуться к меню ↑

Выводы

Подобрать материнскую плату онлайн или через магазин можно зная все ее детали, их особенности, совместимости.

Учтите все характеристики и наличие компонентов (обозначение сокета, принцип его подбора, чипсет, его особенности).

Если вы знаете параметры ПК, выбрать его не сложно. Весь вопрос в сумме, которую вы готовы потратить.

Gigabyte Z170x - Gaming 7. Самая красивая материнская плата на сегодня.

Как правильно подобрать материнскую плату: Основные принципы

Мы будем рады и вашему мнению
НЕ ПРОПУСТИТЕ!
Подписаться на новостную рассылку
Будьте первыми, кто получит последние обновления и эксклюзивный контент прямо на ваш почтовый ящик.
Подписаться

Попробуйте, вы можете отказаться от подписки в любое время.
close-link
GeekHacker.Ru
Зарегистрировать новую учетную запись
Сбросить пароль
